Le Guide de la Connexion Console

Ce dossier technique regroupe toutes les méthodes, réglages et astuces pour se connecter physiquement à un équipement réseau (Switch, Routeur, Firewall) via le port série.

Pourquoi ce guide ? Lorsque vous configurez un équipement neuf ou que vous perdez son adresse IP, la connexion console est la seule méthode d'accès. Elle ne dépend pas du réseau (Out-of-band).
Sommaire

1. Le Matériel Indispensable

En 2024, les ordinateurs portables n'ont plus de port série (DB9). Vous avez besoin de l'un de ces éléments :

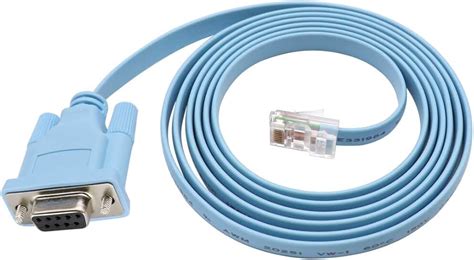

Câble Console Rollover

Le Câble "Rollover"

Standard Cisco (Bleu).
RJ45 vers DB9 (Série).

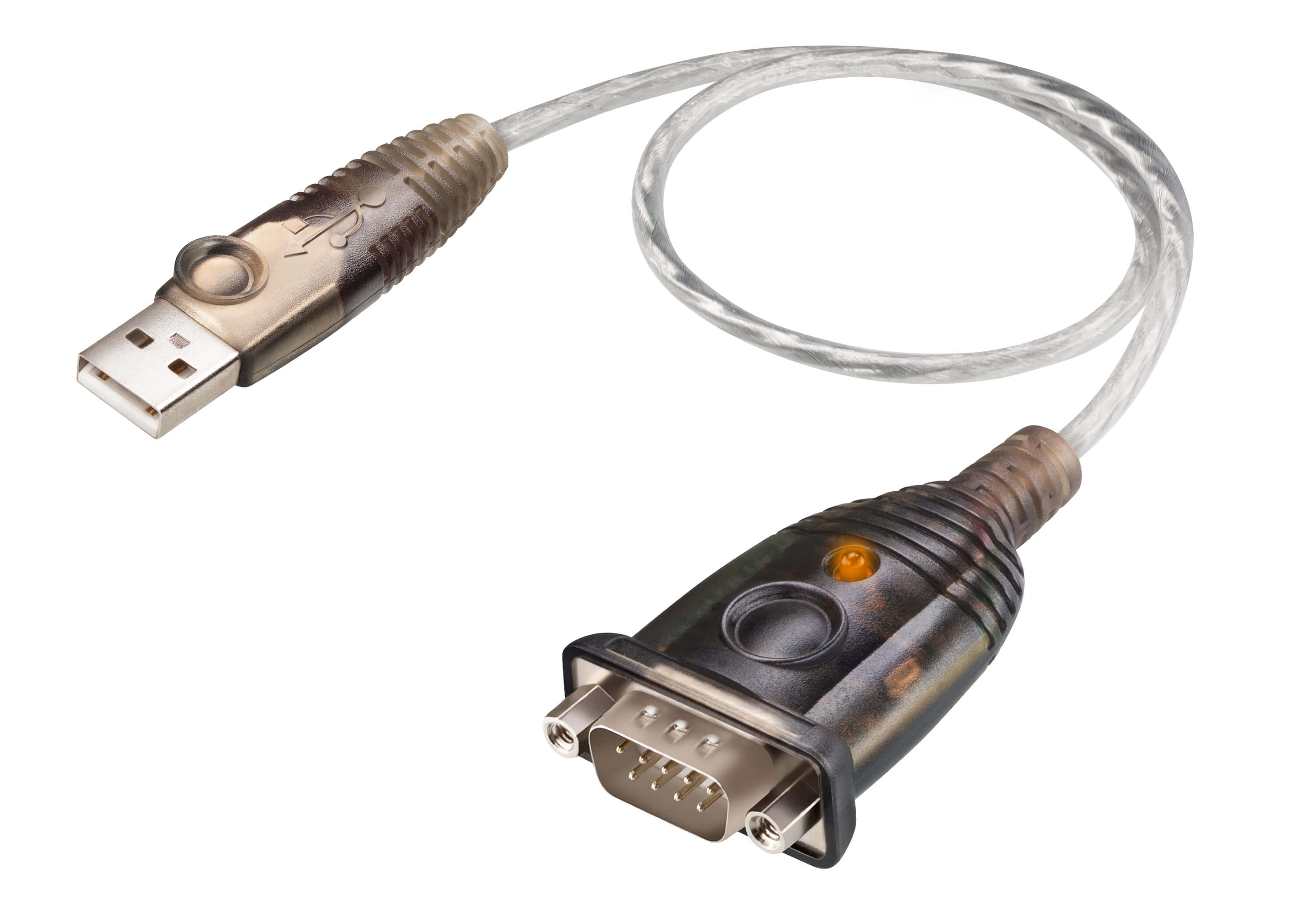

Adaptateur USB Série

L'Adaptateur USB

Transforme l'USB en port COM (RS232).
Puce FTDI ou Prolific.

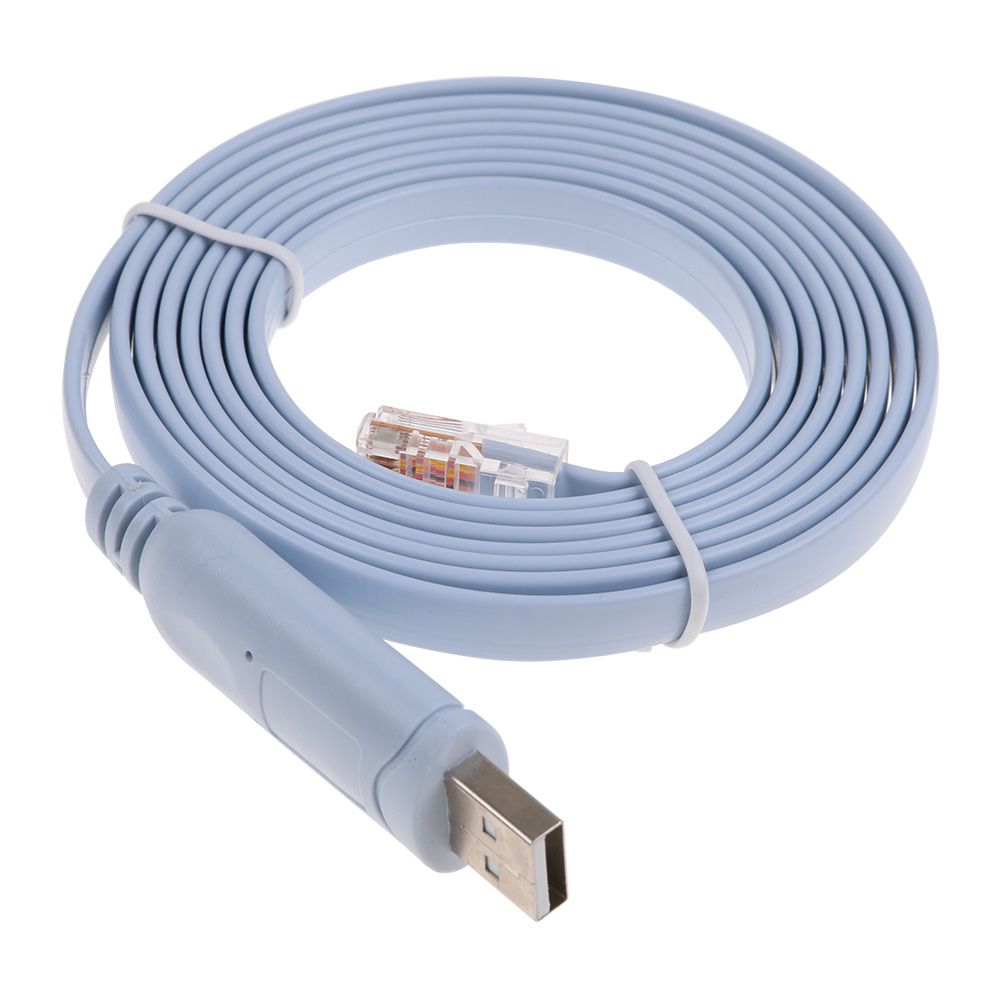

Câble Console USB Direct

Le Câble "Direct"

La solution moderne.
USB vers RJ45 (Tout-en-un).

2. Connexion sous Windows

Étape A : Trouver le Port COM

Dès que vous branchez le câble, Windows lui attribue un numéro. C'est l'information la plus importante.

  1. Ouvrez le Gestionnaire de périphériques (Clic droit sur Démarrer).
  2. Déroulez la section Ports (COM et LPT).
  3. Notez le numéro (Exemple : COM3 ou COM4).
Pilote manquant : Si vous voyez un triangle jaune, il faut installer le pilote (Driver) du constructeur (souvent Prolific PL2303 ou FTDI).

Étape B : Choisir son Logiciel

Méthode 1 : PuTTY (Le Classique)

Léger et gratuit, c'est la référence.

  1. Cochez Serial.
  2. Serial line : Mettez votre port (ex: COM3).
  3. Speed : 9600 (Standard).
  4. Cliquez sur Open.
Important : Si l'écran est noir, appuyez sur Entrée.

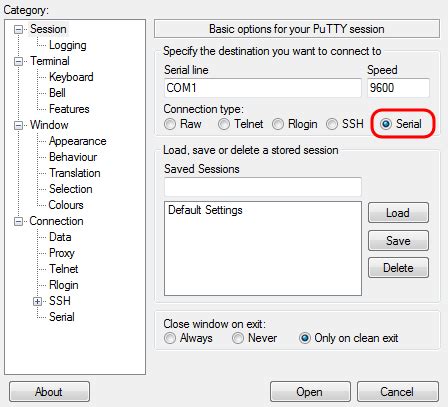

Configuration Putty Serial

Méthode 2 : MobaXterm (Le Moderne)

Plus puissant, il détecte automatiquement les ports et gère les onglets.

  1. Cliquez sur le bouton Session (en haut à gauche).
  2. Cliquez sur l'icône Serial.
  3. Dans le menu déroulant "Serial port", MobaXterm détecte souvent le bon port tout seul !
  4. Speed (Bps) : 9600.
  5. Cliquez sur OK.

3. Connexion sous Linux

Sous Linux, le port ne s'appelle pas COM, mais ttyUSB.

1. Trouver le port

dmesg | grep tty
# Résultat typique : "now attached to ttyUSB0"

2. Permissions (Si accès refusé)

sudo usermod -aG dialout $USER
# (Nécessite de se déconnecter/reconnecter pour être pris en compte)

3. Se connecter avec Screen

sudo screen /dev/ttyUSB0 9600
Pour quitter Screen : Faites la combinaison CTRL + A, relâchez, puis tapez k (Kill) et validez par y (Yes).

4. Les Vitesses par Constructeur (Baud Rate)

C'est ici que tout se joue. Si vous voyez des caractères bizarres (x@~[[A), c'est que la vitesse est mauvaise.

Marque Vitesse (Bauds) Config Notes Importantes
Cisco 9600 8-N-1 Standard universel.
HP / Aruba 9600 8-N-1 Parfois détection auto. Appuyez 2x sur Entrée au démarrage.
Dell 9600 8-N-1 Vieux modèles : câble croisé (Null Modem) requis.
3Com (Legacy) 19200 / 38400 8-N-1 Problématique. Testez 9600 > 19200 > 38400 > 115200.
Juniper 9600 8-N-1 Identique Cisco.
Ubiquiti 115200 8-N-1 Gamme EdgeSwitch / EdgeRouter.
Mikrotik 115200 8-N-1 Souvent 115200 par défaut.

5. Dépannage (Troubleshooting)

Je ne peux pas taper au clavier

Vous voyez le texte défiler au démarrage, mais impossible d'écrire ?

  • C'est un problème de Flow Control.
  • Dans PuTTY > Connection > Serial, passez "Flow Control" de XON/XOFF à None.

J'ai des caractères illisibles

Exemple : xx`??@

  • Mauvaise vitesse. Changez le Baud Rate (essayez 115200 si 9600 ne marche pas).
  • Pas besoin de redémarrer le switch, changez juste le paramètre dans le logiciel (New Session).

"Unable to open connection to COM3"

  • Le port est déjà utilisé par un autre logiciel (avez-vous laissé une fenêtre PuTTY ouverte en arrière-plan ?).
  • Le câble a été débranché physiquement.
